詳細情報 |
|||
| 容積: | 67300 - 314000 （mの³ /h） | ろ過区域: | 935 - 4361 （㎡） |
|---|---|---|---|
| 純ろ過区域: | 4205 （㎡） | 入口のダスト量: | < 1300 （g/mの³） |
| モデル: | PPCシリーズ | 洗浄法: | オンライン灰のクリーニング |
| 適用: | セメント、冶金学、電力、化学薬品および他の企業 | サービス: | 設計、製造業、販売 |
| 積み出し港: | Tianjing、上海、チンタオ | ||
| ハイライト: | 袋の集じんシステム,産業baghouseの集じん器 |
||
製品の説明

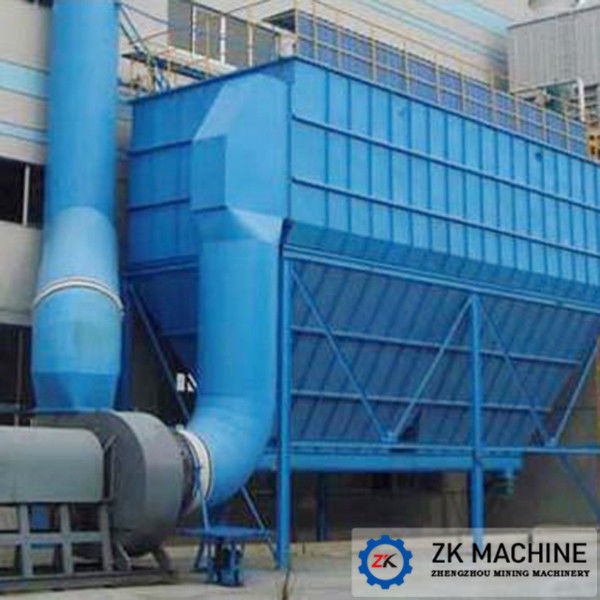

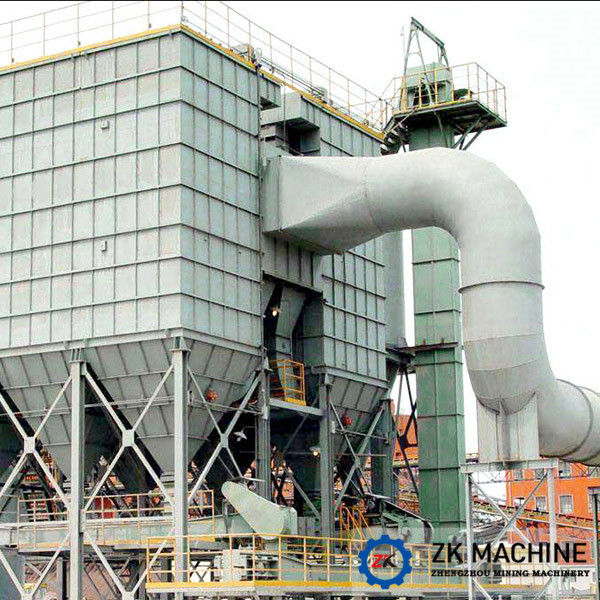

産業脈拍袋のBaghouseの集じん器
産業集じん器の解決:
私達の袋のタイプ フィルターは一種の小-中型の脈拍のジェット機の集じん器である。あなたの塵の防止の状況のための最も高く有効な塵取り外し。脈拍の吹を採用するためには除塵すればPLCのコントローラーは、自動働き来られた本当である場合もある。利点は信頼できる操作、容易な維持および管理である。探知器信号の私達の設計プログラムそしてあらゆる種類によって、私達は働くそれの間に装置のあらゆる部品を見ることができる。私達の集じん器装置は頻繁に塵のガスの浄化および良い粉の物質的なリサイクルのコレクションのセメント、冶金学、電力、化学薬品および他の企業で広く利用される。
構造の構成:
カスタマイズされた収ジン機はフィルター部屋ハウジングによって、クリーン エアーの部屋のエンクロージャ、フィルター・バッグ、フィルターおり、脈拍の注入装置、灰のホッパー、ねじコンベヤーおよび放電叉、等構成される。端に、それはパワー系統のための遠心ファンを必要とする。別のタイプの収ジン機では、除塵の仕事はあらゆる部屋の分離によってすることができる。すすのクリーニング プログラム コントローラーによる脈拍およびすすのクリーニング周期のあらゆる部屋。
別の袋の量に従って、充満脈拍の集じん器は32bags/room、64bags/room、96bags/room、128bags/roomとして分類できる。各種類は多くのに合計の別のタイプ33種類分けられる。
別の袋の量に従って、脈拍の集じん器は32の袋/部屋、64の袋/部屋、96の袋/部屋、128の袋/部屋として分類できる。各種類は多くのに合計の別のタイプ33種類分けられる。
脈拍袋のBaghouseの集じん器の指定:
| モデル | PPC128-6 | PPC128-9 | PPC128-10 | PPC128-2×6 | PPC128-2×7 | PPC128-2×8 | |
| 容積（mの³ /h） | 67300 | 100900 | 112100 | 134600 | 157000 | 179400 | |
| 気流速度（m/min） | 1.2-2.0 （速度は異なった塵ポイントで変わる） | ||||||
| ろ過区域（㎡） | 935 | 1402 | 1558 | 1869 | 2181 | 2492 | |
| 純ろ過区域（㎡） | 779 | 1246 | 1402 | 1713 | 2025年 | 2336 | |
| 袋（PC）のNO | 768 | 1152 | 1280 | 1536 | 1792 | 2084年 | |
| 抵抗（Pa） | 1470-1770 | ||||||
| マイナス圧力（Pa） | 7000 | ||||||
| 入口（g/mの³）のダスト量 | <1300 | ||||||
| 塵放出（g/mの³） | ≤0.1 | ||||||
| 圧縮空気 | 圧力（Pa） | （5-7） ×105 | |||||
| 空気消費 | 3.6 | 5.4 | 6 | 7 | 8.3 | 9.5 | |
| （mの³ /min） | |||||||
| 脈拍弁 | Qty （PC） | 12 | 18 | 20 | 24 | 28 | 32 |
| サイズ | 2-1/2 ″ | ||||||
| 高度弁 | Qty （PC） | 6 | 9 | 10 | 12 | 14 | 16 |
| サイズ（mm） | 弁Φ725の空気タンクΦ100 | ||||||
| 排出装置YJD-26 | 出口300×300mm容量24mの³ /h | 二重折り返し弁305×915 | |||||
| ねじコンベヤー | モデル | Dia. Φ300の容量21mの³ /h | N/A | ||||
| 変速機 | XWD2.2-5-1/43の力2.2Kw | N/A | |||||
| 空気スライド | ダスト量が入口で700g/mの³を超過すれば空気スライド250mmの流動度2.0mの³/㎡の圧力6860paは、大きいねじコンベヤーが付いているバッグ フィルタ考慮されるべきである。 | ||||||
| 袋サイズおよび材料 | Dia.×lengthΦ130×3050は、ポリエチレンの総重量450g/㎡の温度120℃を感じた | ||||||
| 絶縁材区域（㎡） | 125 | 196 | 205 | 223 | 247 | 262 | |
| 総重量（およそ） （Kg） | 24120 | 31680 | 34680 | 43920 | 52680 | 60000 | |
| ノート1:純ろ過区域は塵の取除くことの間に1つの部屋の区域を意味する。 | |||||||
| 2:圧縮空気の消費は空気圧縮の場所からの圧縮空気の管の供給に基づいている。消費は供給が独立した空気圧縮機によって提供されれば1.3倍であるともっと考慮されるべきである。 | |||||||
