詳細情報 |
|||
| 容量: | 1.5-110t/h | 主要な材料: | セメント、高炉スラグ、原料 |
|---|---|---|---|
| 条件: | 新しい | 電圧: | 顧客に従って |
| プロセスの種類: | 新しい乾式法 | 重量: | 引用語句を見て下さい |
| shippment の港: | 上海、テンシン、チンタオ | インストール: | 提供する |
| 色: | 好きなように | 品質保証: | 1年 |
| ハイライト: | 炭酸カルシウムの生産ライン,石炭の生産ライン |
||
製品の説明
サウジ アラビアの速く、高容量GGBSのターンキー生産ライン
高炉スラグ容量:1.5-25 （t/h）
セメント容量:3-50 （t/h）
原料容量:6-110 （t/h）
GGBSの生産ライン私達の利点
1. 広範囲サービス
私達はZKの会社専門のスラグ粉の生産ライン製造者です。私達は土木工学からの依託に『ターンキー』サービスを提供している間両方ボール ミルおよび縦の製造所の工程を提供してもいいです。
2. 深刻な品質管理
ZKCorpに製造業の強い容量があり、短い受渡し時間と製品品質を真剣に制御できます。巧妙な設置およびの後サービス チームは時間通りに動く終わりの植物の取付けおよび開始に保障できます
3. 安価および適切な投資。
スラグZKCorpからの縦の製造所の生産ラインは粉砕、大きい乾燥容量、有効な粉分類、容易調節可能な出力のサイズ、低雑音の高性能それを小さく、中間の植物の所有者のために適したようにする簡単なプロセス フローの利点をおよび電気消費、小さい製造所の消費、オートメーション、低い経常費の高度従事させます。

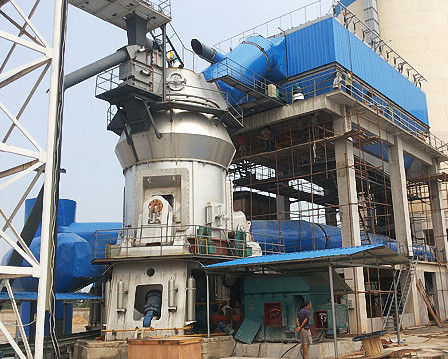

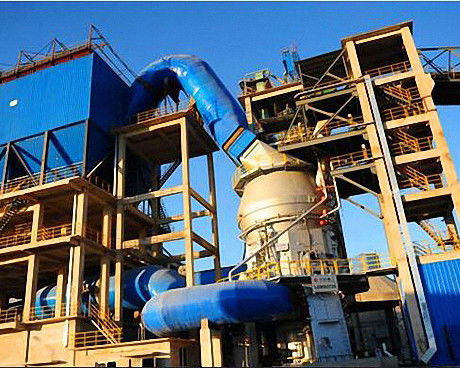

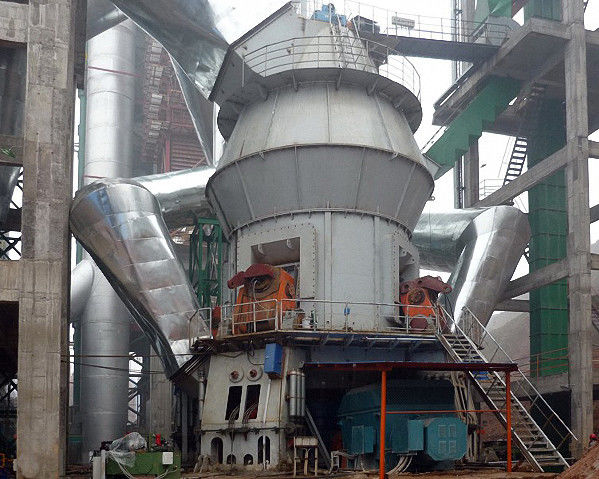

縦の製造所によるGGBSの生産ライン工程
スラグはトラックによって植物に運ばれ、小屋の下で貯えられます。積込み機によって開拓し、送り装置によってメーターで計ることの後で、材料はベルト・コンベヤーおよび磁気分離器によって縦の製造所に提供され、非アイロンをかけられます。
スラグに非アイロンをかけた後粉砕のための縦の製造所に入って下さい。乾燥され、grindedスラグ粉は分離器によって集められ、完成品のサイロに空気シュートおよびバケツ エレベーターによって送られます。排出されたスラグはコンベヤーおよびエレベーターによって製造所に送られます。乾燥の熱源は空気暖房の炉によって提供されます。
縦の製造所構成テーブル
| （t/h）時間当たりの能力 | （×10kt/a） | ||||||||
高炉スラグ |
セメント |
原料 |
直径 |
ローラーの直径 |
|||||
| 1.5~2 | 3~4 | 6~8 | 1.5 | 3 | 5.5 | ZKRM08.2 | 1200 | 800 | 55 |
| 3~4 | 5~6 | 10~12 | 3 | 4.5 | 9 | ZKRM11.2 | 1500 | 1100 | 110 |
| 8~9 | 11~13 | 20~22 | 6 | 9.5 | 17 | ZKRM13.2 | 1700 | 1300 | 185 |
| 9~10 | 14~16 | 26~34 | 8 | 12 | 24 | ZKRM15.2 | 1900年 | 1500 | 250 |
| 12~14 | 20~23 | 40~50 | 10 | 17 | 36 | ZKRM17.2 | 2100 | 1700 | 355 |
| 15~17 | 24~26 | 50~60 | 13 | 20 | 43.5 | ZKRM19.2 | 2300 | 1900年 | 450 |
| 18~20 | 27~30 | 60~75 | 15 | 22.5 | 55 | ZKRM20.2 | 2400 | 2000年 | 560 |
| 23~25 | 40~50 | 85~110 | 20 | 35.5 | 77 | ZKRM22.3 | 2600 | 2200 | 710 |

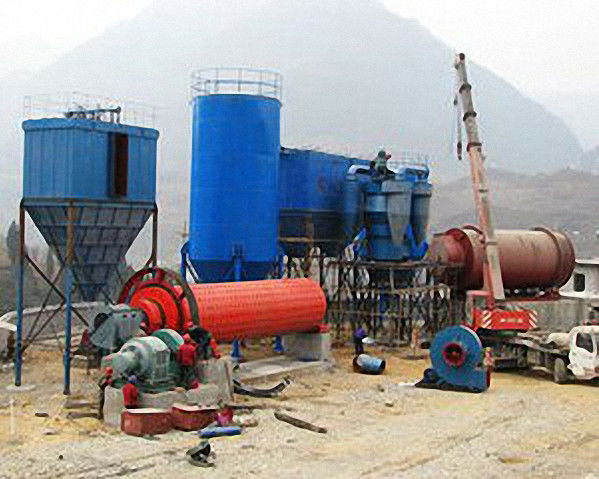

ボール ミルによる工程
スラグはトラックによって植物に運ばれ、小屋の下で貯えられます。積込み機によって開拓し、送り装置によってメーターで計ることの後で、材料は乾燥のためのベルト・コンベヤーによってドライヤーに提供されます。スラグを乾燥した後粉砕のためのボール ミルに入って下さい。Grindedのスラグ粉は等級分けのためのバケツ エレベーターによって分離器に送りますあります。修飾された力は空気シュート、起重機およびエレベーターによって完成品のサイロに送られます。大きい粒子の粉は研ぎ直すことのためのボール ミルに戻ります。ボール ミルの排出の端に塵フィルターがあります。スラグ塵は完成品のサイロに集められ、運ばれます。乾燥の熱源は空気暖房の炉によって提供されます。
ボール ミル構成テーブル
高炉スラグ |
セメント |
原料 |
高炉スラグ |
セメント |
原料 |
|||
| 1.5~2 | 3~4 | 6~8 | 1.5 | 3 | 5.5 | φ1.2×4.5m | NHX200 | 55 |
| 3~4 | 5~6 | 10~12 | 3 | 4.5 | 9 | φ1.5×5.7m | NHX300 | 130 |
| 8~9 | 11~13 | 20~22 | 6 | 9.5 | 17 | φ2.2×9m | NHX400 | 475 |
| 9~10 | 14~16 | 26~34 | 8 | 12 | 24 | φ2.2×11m | NHX400 | 570 |
| 12~14 | 20~23 | 40~50 | 10 | 17 | 36 | φ2.4×11m | NHX500 | 630 |
| 15~17 | 24~26 | 50~60 | 13 | 20 | 43.5 | φ2.4×13m | NHX500 | 800 |
| 18~20 | 27~30 | 60~75 | 15 | 22.5 | 55 | φ2.6×10m | NHX600 | 1000 |
| 23~25 | 40~50 | 85~110 | 20 | 35.5 | 77 | φ3.0×11m | NHX700 | 1250 |
