製品の説明

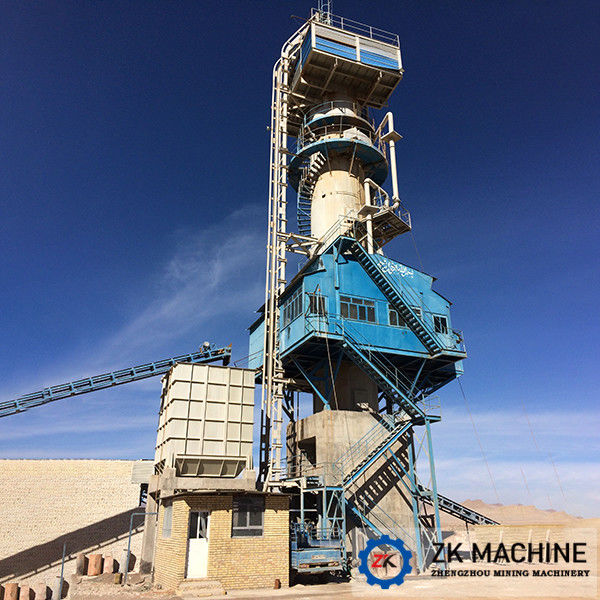

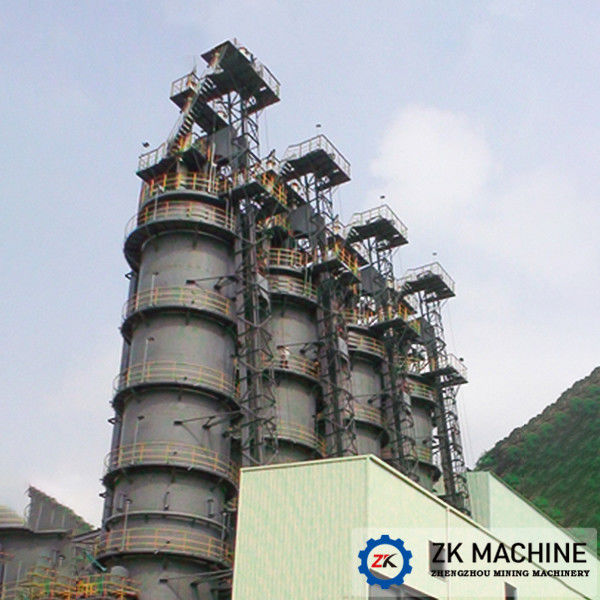

ギプスの粉の暖房のための縦炉/石灰縦炉
縦の石灰がまの紹介:
前世紀のsixtyに起きるシャフト炉は一種の2つのシャフト、内部シャフトおよび外シャフトが付いている石灰縦炉、である。原料は内部および外シャフト スペースの間でか焼する。ZK CORPは中国の最もよい炉の製造者である。
シャフト炉の科学技術プロセス:
シャフト炉の内部の構造は完全に地帯を予備加熱している、か焼の地帯に反続き、平行続くか焼の地帯に、そして冷却/排出の地帯下げ上部。原料は第一に選別され、そして炉の上に高く上がるホッパーによって移り、そして次に炉ボディに回転式ディストリビューターによって均等に与える。の原料が脱炭で有効である環状の炉充満スペースに沿う上部のか焼の地帯への予備加熱された原料移動。有効な同質のためのより低いか焼の地帯への上部のか焼の地帯移動のほとんど終了する石灰は石灰補助機関車のプラットホームによって炉の下で石灰サイロに冷却地帯に、そして、最終的に落ちる降ろす。ベルト・コンベヤーによって貯蔵に移る終了する石灰。
主システム装置:
1）石灰岩の与え、分配システム:石灰石のホッパー、ホッパー、ケーブル、電気ウィンチ、供給装置および回転式ディストリビューター、また限界スイッチ、信号の送信機、水圧シリンダおよび油圧場所高く上げる装置の重量を量る。
2）石灰排出システム:補助機関車のプラットホーム、補助機関車の棒、水圧シリンダおよび石灰サイロ。
3）燃料流通システム:燃料多岐管、配分の枝管、関連の器械および弁のオンライン低い発熱量の分析器械。
4）排気機構:排気管、換気扇（1set）、袋の集じん器は、ファン（セット1）、また相対的な弁、器械使用、排出の煙突を除塵する。
5）空冷方式を運転すること:空気送風機（2セット）を運転する空気管を運転する熱交換器、注入器、また相対的な弁、器械使用。
6）内部シャフトの冷却用空気システム:パイプライン、送風機（2セット、1、準備のための使用のための1）、また相対的な弁、器械使用。
7）燃焼システム:燃料および燃焼のパイプライン、再生バーナー、紫外線（紫外）火炎検出器、また相対的な弁、器械。
8）制御システム:MCC （運動制御の中心）、PLC、PCおよびプリンター。
技術的な変数:
| 縦のKlin （混合された燃料）の技術的な変数 | |||||||
| 容量（t/d） | 有効な容積 | 有効な高さ | 有効なセクション | 石灰岩のサイズ | 熱消費量 | CaO | 活動 |
| （m3） | （m） | Dia. （m） | （mm） | （kJ/kg） | （%） | （mL） | |
| 100 | 98 | 20 | Ø2.5 | 30~60/40~80 | <4600> | >90 | >300 |
| 120 | 141 | 20 | Ø3.0 | 30~60/40~80 | <4600> | >90 | >300 |
| 150 | 202 | 21 | Ø3.5 | 30~60/40~80 | <4500> | >90 | >300 |
| 200 | 301 | 24 | Ø4.0 | 30~60/40~80 | <4500> | >90 | >300 |
| 300 | 397 | 25 | Ø4.5 | 30~60/40~80 | <4400> | >90 | >300 |
| 400 | 491 | 25 | Ø5.0 | 30~60/40~80 | <4200> | >90 | >300 |
| 500 | 735 | 26 | Ø6.0 | 30~60/40~80 | <4200> | >90 | >300 |
| 注目:すべての上記のデータは参照だけのためである。 | |||||||
| 縦の石灰がま（燃料の技術的な変数:ガス） | |||||||
| 容量（t/d） | 有効な容積 | 有効な高さ | 有効なセクション | 石灰岩のサイズ | 熱消費量 | CaO | 活動 |
| （m3） | （m） | Dia.かL×W （m） | （mm） | （kJ/kg） | （%） | （mL） | |
| 50 | 70 | 20 | Ø2.0 | 30~60/40~80 | <4600> | >90 | >300 |
| 70 | 80 | 20 | Ø2.5 | 30~60/40~80 | <4600> | >90 | >300 |
| 80 | 100 | 20 | Ø2.5 | 30~60/40~80 | <4500> | >90 | >300 |
| 100 | 120 | 20 | Ø2.7 | 30~60/40~80 | <4500> | >90 | >300 |
| 120 | 140 | 20 | Ø3.0 | 30~60/40~80 | <4400> | >90 | >300 |
| 130 | 150 | 21 | Ø3.0 | 30~60/40~80 | <4200> | >90 | >300 |
| 150 | 200 | 20 | 2.5×4.5 | 30~60/40~80 | <4200> | >90 | >300 |
| 注目:低熱燃料を使用するデータは参照だけのために、縦炉のために適した上であり。縦炉の利用係数は高熱の燃料を使用するより高い。 | |||||||
